鳳凰磁浮文化旅游項目，預計2021年與張吉懷高鐵鳳凰站同步開通運營。中國通號負責項目一期工程全線通信、供電、安防、建筑相關設施、自動售檢票、車站輔助設備及車輛段機電工程的深化設計、設備采購和安裝調試、技術指導、培訓、聯調聯試等內容。
近期北京雙杰電氣集團(下文簡稱：雙杰電氣)很榮幸的參與了國內首個“磁浮+文化+旅游”磁浮軌道交通項目---鳳凰磁浮文化旅游項目，專業技術人員多次抵達現場，配合中國通號做技術方案設計。
鳳凰磁浮文化旅游項目工期控制節點安排緊湊，作為機電總包項目施工方的通號軌道公司甩開施工難度大、多專業交叉施工干擾大等諸多不利因素的羈絆，安全優質全力推進各項工作。目前，該項目已完成所有機電材料設備的招標采購和及設計聯絡工作。其中固體絕緣開關柜憑借著體積小、安裝便捷、適應高海拔、強風沙、高潮濕等地區應用，且安全性高免維護等特征，在招標中脫穎而出。
一、產品介紹
10kV固體開關柜實現了開關柜體積小型化的突破，環保、可靠、適用范圍廣。

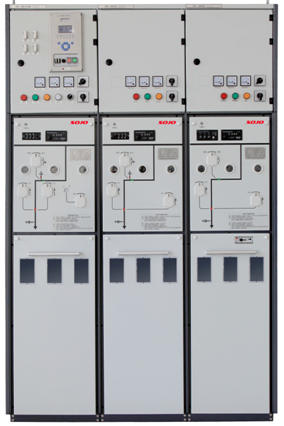

SVI系列固體絕緣開關柜，是滿足10kV電壓系統，電流范圍在1250A及以下的中壓配電系統中，比傳統SF6環網柜更可靠、更環保適用范圍更廣的新一代環網開關設備。
基于其優越的固體絕緣、固封極柱、立體穿越母線等專利技術，固體絕緣環網柜完全滿足環網和輻射式配電網絡的各種接線方案。
同時，固體絕緣開關單元已經在替代分界開關、箱式變電站高壓側開關、KYN28中置柜、XGN□固定柜等多類應用中有著優質的表現。
通過連接于固體絕緣開關單元的自動化智能終端設備，可在遠程輕松地對即時情況進行監視和控制，保障配電網絡系統的智能型、可靠性與靈活性。
產品特點：
1、取消SF6氣體應用，避免壓力氣箱設計。

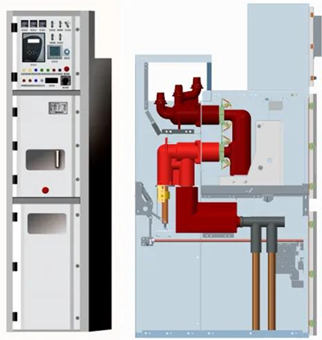

2、帶電部件全部密封(開關采用環氧樹脂套筒封裝，母線采用硅橡膠封裝)，整體實現全絕緣、全封閉結構，安全防護等級為IP67。
3、操作機構全密封，真正實現免維護。
4、強化相間隔離設計，分相絕緣避免了相間故障的可能性。
5、模塊化拼裝結構，便于回路擴展、單元調換、方案更改。
6、開關工作位置三相獨立可視。
7、具有明確的安全、智能、環保、靈活、特殊環境應用優勢。
8、具有多種機械聯鎖功能，實現五防要求。
9、具有完善的戶內、戶外應用方案。

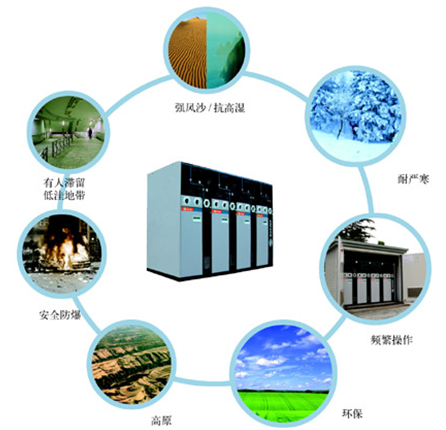

二、特殊環境應用性能
沿海地區應用：機構全密封結構，專業高鹽霧檢測設備，確保沿海地區長期應用。
低溫寒冷地區應用：無SF6氣體應用，無需考慮SF6氣體低溫運行問題。
高原地區應用：無SF6氣體應用，無需考慮氣箱內外壓差影響。
適用于安全防爆場所應用：采用具有防爆性能真空室;開關套筒對開關進一步防護;
地下室場所應用：SF6氣體相對密度是在相同狀態下空氣相對密度的五倍，泄漏的SF6氣體及其分解物不容易擴散，會積聚在低洼地帶。如果這些地帶有人工作，將造成對人員的傷害，或容易造成人員窒息。
頻繁操作場所應用：固體開關柜機械壽命超過2萬次。
高環保要求地區應用：SF6氣體對大氣溫暖化影響已經高度引起重視，固體開關柜取消了SF6氣體應用。
強風沙地區應用：固體開關柜本體安全防護等級 為IP67，控制回路室采用特殊處理確保強風沙地區長期運行。
高溫環境應用：固體開關柜適用于特殊區域的高溫環境，其正常運行的最溫度可達70℃，并通過固體柜高溫環境試驗報告。
三、案例分享

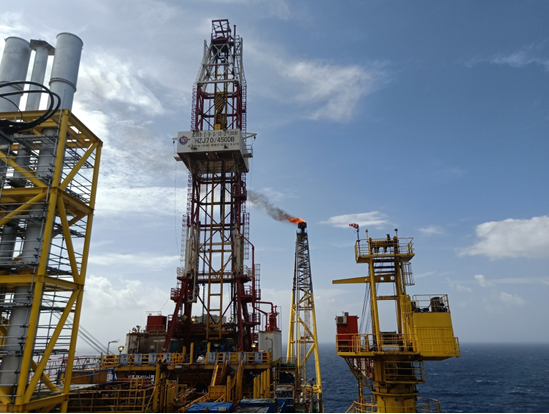

海油平臺現場驗收

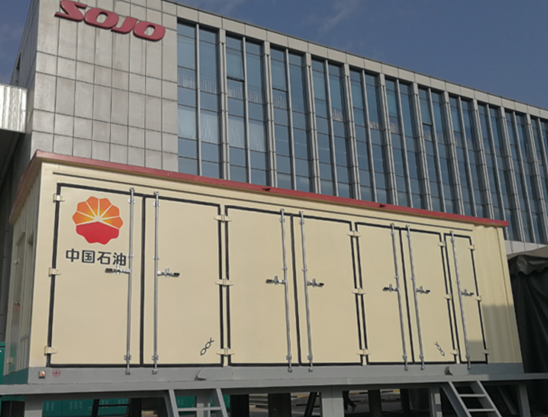

撬裝變集成配電室

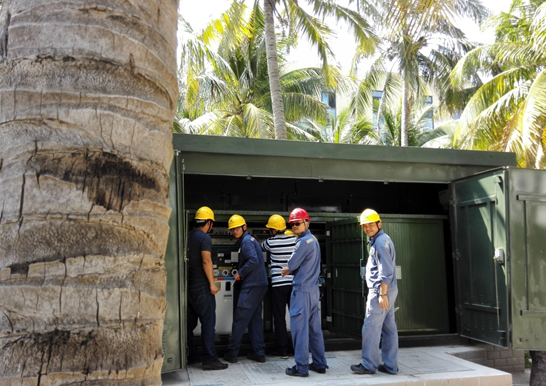

海南三沙巡檢
