本文首次提出了智能配電網優化調度模式理論，建立了多時間尺度遞進式調度策略，并構建了優化調度體系結構。研究成果在南京智能電網示范區進行了成功應用，有效降低了區內負荷峰谷差和電網損耗，保證了電網的高效運行，為智能配電網建設提供了理論和實踐依據。
1 引言
智能配電網是智能電網的重要組成部分，它以靈活、可靠、高效的配電網網架結構和高可靠性、高安全性的通信網絡為基礎，支持靈活自適應的故障處理和自愈，可滿足高滲透率的分布式電源和儲能元件接入的要求，滿足用戶提高電能質量的要求。目前，配電網距離智能配電網的要求還有一定差距，主要體現在：
1）配電網規劃缺乏系統性，對資產利用率和經濟性關注不足；
2）智能配電技術處于起步階段，智能化水平較低，管理手段相對落后；
3）配電自動化系統覆蓋范圍很低，遠遠低于先進國家水平；
4）互動化應用缺乏信息化、自動化支撐。
配電網調度作為配電網運行的指揮協調中心，長期以來未被重視，在一定程度上阻礙了智能配電網的建設進程。近年來隨著智能電網的發展，國內外學者才開始將研究的關注點轉移到配電網調度。當前，由于配電網量測信息少、信息質量不高，配電網調控和運行方式調整大多，仍需依靠調控員的經驗開展，配電網調控基本處于“盲調”狀態，特別是面對規模龐大、設備眾多的復雜電網，難以兼顧電網運行的安全性和經濟性。
為了從根本上解決這一問題，國網南京供電公司牽頭承擔了國家863計劃項目“智能配電網優化調度關鍵技術研究”。該項目依托南京配電自動化一、二期試點工程，以包含分布式電源的智能配電網為研究對象，在構建高效運行評估體系的基礎上，系統地提出了智能配電網優化調度模式理論，研制了優化調度關鍵設備，極大提升了配電網調控的精細化管理水平和優化資源配置的能力，全面實現了智能配電網高效運行，項目成果成功應用于南京智能電網示范區。
2 智能配電網優化調度總體框架
智能配電網優化調度總體框架如圖1所示。運行評估是智能配電網優化調度的基礎，通過設計安全性、可靠性、經濟性、優質性和智能性等多項指標，構建完整的智能配電網評估體系，全面反映電網狀況，評估結果將為電網調度決策提供重要依據。
智能配電網優化調度模式是優化調度的核心，在明確調度的范圍、調度目標、調度對象和調度機制的前提下，建立相應的調度原則和策略，同時實現不同時段配電網、分布式電源，以及負荷的統一協調優化。關鍵設備是智能配電網優化調度的支撐和實現手段，在豐富調控手段的同時，提高了控制的精準化和實時化水平，最大限度地避免了人工操作過程中出現失誤、危險等隱患。
下面將重點針對智能配電網優化調度技術及調度模式開展論述。

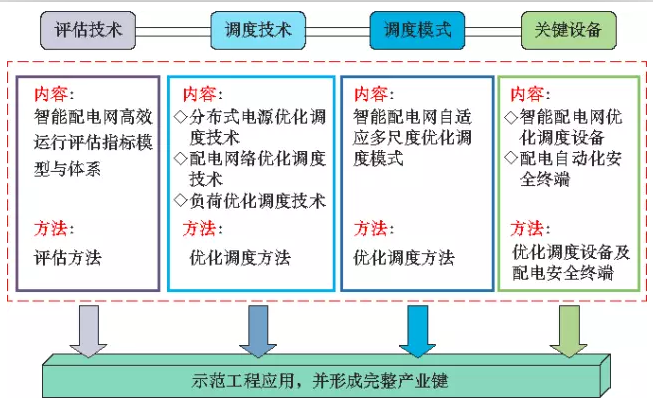

圖1 智能配電網優化調度總體框架
3 智能配電網優化調度模式研究
智能配電網優化調度的對象包括配電網絡、分布式電源/微電網、負荷。為了通過優化調度實現智能配電網的高效運行，需要多個部門在不同時間采用多種調度控制方法，而各種調度方法所需獲取的配電網信息均有所差別，并且信息的來源也具有不確定性，因此配電網優化調度信息和方法具有時間相關性。
根據上述分析，本文提出了在時間尺度上形成“長期—中長期—短期—超短期/實時”的多時間尺度遞進式優化調度策略，并以“局部平衡—分區協調—整體吸納”為原則，協調分布式電源、微電網、儲能裝置、可控負荷等調度對象，從而達到提高配電網供電可靠性與經濟性，實現智能配電系統高效運行的目標。優化調度模式層次結構如圖2所示。

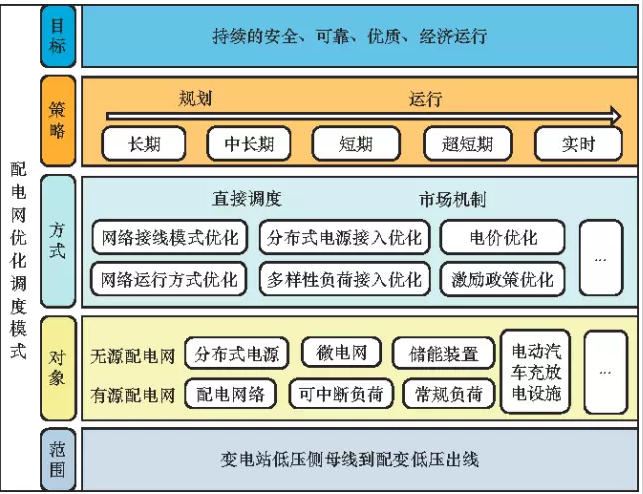

圖2 智能配電網優化調度模式層次結構
3.1 多時間尺度遞進式優化調度策略
5個調度階段的調度模式、相互之間的關系如圖3所示。

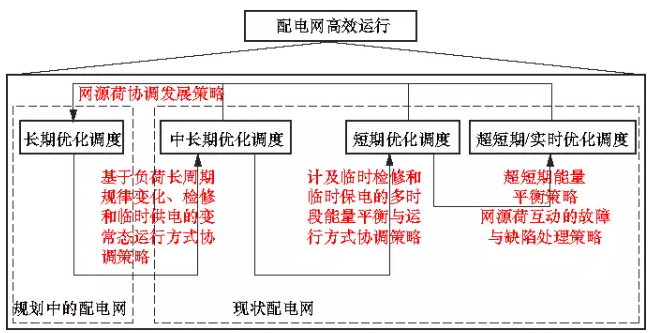

圖3 多時間尺度遞進式優化調度模式
3.2 長期優化調度策略
長期優化調度重點考慮規劃與調度的協調關系，利用網、源、荷三側資源的協調調度降低負荷峰谷差、減少尖峰負荷；以風險評估為基礎，采用非保守優化規劃方法進行規劃與調度的協調；優化饋線聯絡點的分布、分布式電源、電動汽車充放電設施、可中斷負荷等規劃，實現網、源、荷的協調發展。具體調度策略為：
1）以夏季和冬季負荷側的最大用電需量和電源側的電力供應量及其可調度量為邊界條件進行優化。
2）優化的首要目標是重要負荷的安全可靠供電和削減高峰負荷；對于供電能力十分充足的電網，降低峰谷差不作為主要任務；當不能保證所有負荷供電時，允許甩掉不重要的負荷。
3）具有太陽能光伏發電的電網，夏季時需優先利用太陽能光伏發電為高峰負荷供電。
4）具有風力發電的電網，冬季時需充分利用風力發電為負荷供電。
3.3 短期優化調度策略
短期優化調度主要針對太陽能光伏發電、電動汽車充放電、以及其他不同性質的負荷用電特性具有明顯的規律，負荷用電具有錯時特性，以及臨時檢修和保電需求制定智能配電網次日的多時段調度方案，獲得電源和負荷資源的可調度量，形成多時段網絡運行方式。具體調度策略為：
1）以次日負荷側的用電需量和電源側的電力供應量及其可調度量為邊界條件進行優化。
2）日前優化調度方案主要考慮實現經濟運行和提高電壓質量，并且以滿足電壓質量為基本條件，實現智能配電網的經濟運行。
3）具有太陽能光伏發電的電網，利用太陽能光伏發電出力與負荷用電需求的一致性平衡能量。
4）以避免設備頻繁動作為前提條件進行優化。
5）當存在臨時檢修時，需要考慮臨時停電需求制定日前優化運行方式；當存在臨時保電時，需要考慮臨時保電需求制定日前優化運行方式。
3.4 超短期/實時優化調度策略
超短期/實時優化調度主要針對配電饋線中隨時會出現各種形式的功率波動，分布式電源出力間歇性變化，驗證次日多時段網絡運行方式，制定多時段調度計劃的調整方案，并形成可控電源和負荷的控制方案。同時當配電網中發生故障時，為健全區域恢復供電提供調度方案。具體調度策略為：
1）利用可控分布式電源和儲能裝置進行配合實現能量的平衡。
2）當不能保證所有負荷都獲得供電時，可以甩掉部分不重要的負荷以滿足能量平衡需求。
3）優先采用可控電源為失電負荷供電。
4）為提高可靠性，可以轉移重要程度較低的負荷到其他饋線，以釋放饋線容量和保障重要負荷的供電可靠性。
4 智能配電網綜合優化系統
智能配電網綜合優化系統由基礎支撐層、應用層和高級應用層組成三層軟件框架?；A(chǔ)支撐層完成配電網的建模及模型拼接、拓?fù)?、潮流?jì)算等功能；應用層由智能配電網新能源優化調度模塊、網絡優化調度模塊、多樣性負荷優化調度模塊和電網運行狀態評估模塊組成；高級應用層完成配電網的分布式電源—配電網絡—負荷的協調調度功能。根據調度模式所確定的調度目標分解為新電源、網絡和負荷的子調度目標，下發給應用層的對應模塊。應用層的3個模塊根據調度目標給出具體的調度策略，下發調度執行層完成對相應對象的調度，由評估模塊對電網的運行狀態進行實時評估，并對調度后配電網絡的改善水平給出量化評估。智能配電網綜合優化系統軟件模塊關系如圖4所示。智能配電網綜合優化系統是優化調度高級應用的實現。該系統按照IEC61970的標準進行配電網信息建模，遵從IEC61968的交互規范并實現與外部系統（上級調度系統、營銷管理系統、配電網生產管理系統等）的互聯，可以實時顯示并計算電網的運行狀態指標。

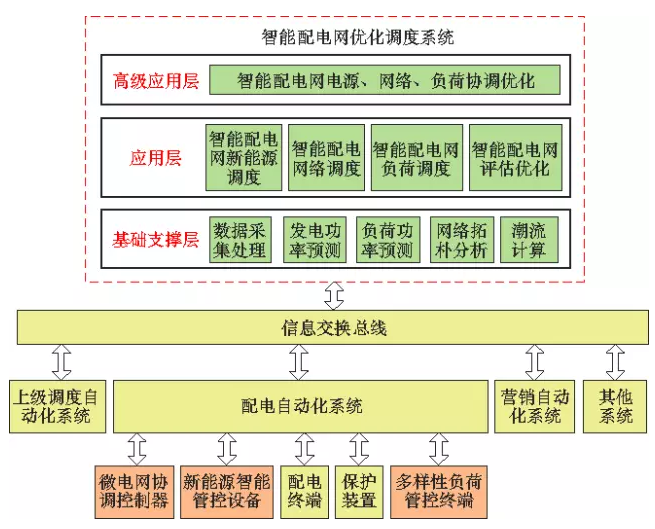

圖4 智能配電網綜合優化系統軟件模塊關系
5 示范應用
課題組選擇南京智能電網示范區對研究成果進行示范應用。南京智能電網示范區南京金融、商務、商貿、會展、文體五大功能為主的新城市中心。示范區面積約11km2，區域內最大負荷功率約為76萬kW，涵蓋220kV變電站2座，110kV變電站6座，饋線132條。
2015年迎峰度夏期間，通過選取示范區內典型饋線進行實際操作，證明由于負荷的分布具有時變性，在不同負荷分布情況下，對應的配電網優化的運行方式具有差異，通過配電網絡的調度可改變每條饋線的負荷峰谷差，從而改變潮流分布，改變電能損耗，通過優化可以提高供配電的效率。
5.1 基于運行方式優化的網絡優化調度實際應用
以示范區內的10kV香堤線與塞上線為例，2條線路聯絡處的電網簡化圖如圖5所示。
開關動作情況：
1）2015年7月24日18∶00合上賽上線5號環網柜102開關，斷開香堤線3號環網柜101開關，（從所街變香堤線轉移約3850kVA居民負荷至沙洲變?nèi)暇€）；
2）2015年7月25日上午8∶00合上香堤線3號環網柜101開關，斷開賽上線5號環網柜102開關。香堤線、塞上線負荷轉移前后的潮流對比如圖6、7所示。
由圖6可知，香堤線負荷轉移前后，峰谷差有了明顯的降低，約降低18.7%；由圖7可知，塞上線負荷轉移前后峰谷差基本保持不變。
圖5 線路聯絡處電網簡化圖

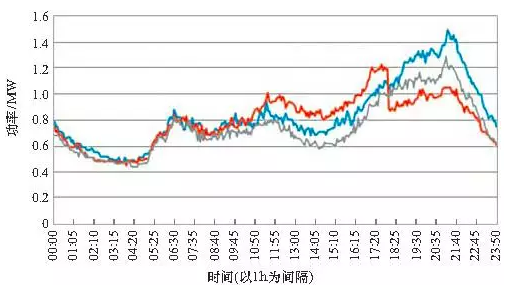

圖6 香堤線負荷轉移前后對比圖

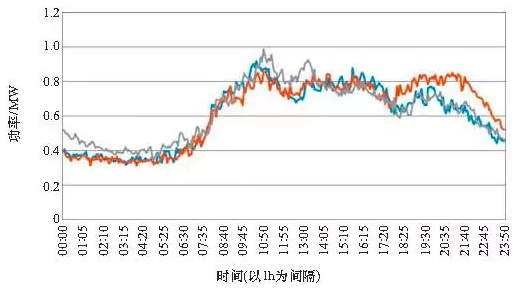

圖7 塞上線負荷轉移前后對比圖
5.2 基于負荷需求彈性的負荷優化調度實際應用
對示范區內的負荷進行可降負荷預估，根據變電站各類負荷所占比例及各類負荷所具有的調節特性進行分類計算，得到示范區內各變電站可降負荷的預估值在9%～10%，可降比例為9.25%。可降的負荷容量預估為12.42MW。
計算結果是在理想情況下進行得出的，在用戶完全參與的情況下，峰谷差可降低10%～20%左右。如果通過引導合理用電進行負荷調度，可大大降低負荷峰谷差，降低電力高峰負荷需求，延緩和減少電力設備投資。
示范區內2014年最大負荷753.21MW，如果按峰谷差占最高負荷比例平均降低10%來計算，則通過對負荷進行優化調度可降低75.32MW的高峰負荷電力需求，按照南京供電公司“十二五”期間110kV及以下單位投資增供負荷0.0003kW/元進行測算，可降低示范區內110kV及以下發輸電設備的電網建設投資2.51億元。
6 結語
本文在分析傳統配電網調度存在問題的基礎上，結合承擔的國家863計劃項目，確立了智能配電網優化調度總體框架，重點針對調度技術和模式進行闡述，首次提出了智能配電網優化調度模式理論，構建了優化調度體系結構，并將規劃到運行分為長期、中長期、短期、超短期、實時五個階段，建立了多時間尺度遞進式調度策略。同時，研發了智能配電網綜合優化系統作為優化調度高級應用的實現，提高了配電網調控的精準化和快速化水平。
